如何維修無刷電機控制器

新聞來源:本站人氣:8070發表時間:2015-08-05

   如今在電動車上,隨處可見無刷電機控制器,無刷電機控制器主要由單片機 主控電路、功率管前級驅動電路、轉把 信號電路、欠電檢測電路、電子換向器、霍爾信號檢測電路、限流/過流檢測電路、剎車信號電路、限速電路、電源電路等部分組成那么當無刷電機遇到狀況是該怎么維修呢?接下來就和無刷電機控制板廠家一起來看看吧!

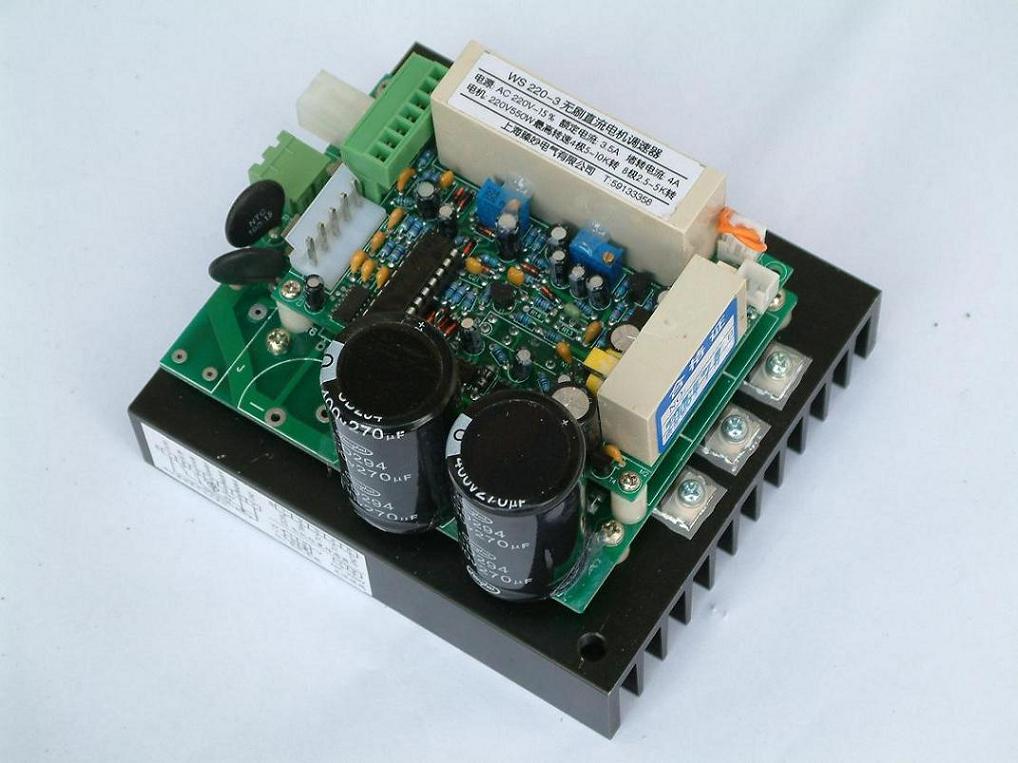

無刷電機控制板


  無刷電機控制器該怎么維修:


  一、控制器靜態電流正常應在50MA內


  電機空載最高轉速時電流一般在1.4A左右,部分電機在1.8A左右。當控制板不工作時,首先應看板上信號燈以秒/次閃爍,如未加轉把信號而信號燈不閃爍時,應檢查:


  1.5V電壓是否正常,不正常時外部接插是否有短路,板上有無搭錫短路等。


  2.單片機第2腳電壓是否為5V。


  3.石英晶體是否工作。


  4.信號燈是否損壞。


  二、控制器電流電壓調整


  1.電流調整:調節康銅長度(新程序可調整LM358第6腳對地的電阻(R6),取值范圍取2K到3.3K內,調到所需運電流,(500W老程序在26A到35A有較好的運行效果,新程序在22A到28A有較好的效果。


  2.電壓調整:欠壓取樣電路為48V或36V電源對地的兩個分壓電阻組成,通常調整電源連接的電阻(Ra)就可以調整欠壓點,因與地連接的電阻通常取1.2K,故欠壓值及電阻阻值可按下面公式計算:Ra=(1.2xv-1.2x3)/3


  例:使用48V電瓶電壓,欠壓V的取值為40.5時:


  Ra=(1.2x40.5-1.2x3)/3-------→Ra=15K


  注:其中的1.2為與地連接的電阻。式中的3為單片機部處理欠壓AD值。


  當欠壓值需在40.5V到42V間調節時滿載1.2K電阻上并82K、39K、36K、33K、30K時,欠壓分別對應:41.04V、41.65V、41.75V、41.86V、42V。
